PVDF柔性压电薄膜Vs PZT柔性压电薄膜

PVDF柔性压电薄膜与PZT柔性压电薄膜比较：

同样作为柔性压电薄膜材料，但PVDF柔性压电薄膜与PZT柔性压电薄膜相比：

(1) PVDF 的d33 压电系数（10–25 pC/N）要低一个量级以上，从而同样激励条件下产生的电荷量少，灵敏度低。
(2) PVDF 的介电常数小，在电路设计方面，难以满足较高的阻抗匹配要求；因放大前置，共形困难。而且，PVDF 的电介质损耗系数大(12-25%)，这会导致产生的电信号容易变形。
(3) PVDF 的居里温度点只有90℃，比PZT 的350℃低很多，也低于通常电路焊点制作时所需的120℃温度，加工困难。
(4) PVDF 材料中还含氟，使其表面具有疏水性，与水介质不能良好匹配。
(5) PVDF 响应时间要低一个量级以上，影响信号响应时间。

(6) 改性PVDF：即（P(VDF-TrFE）），虽然P(VDF-TrFE)较PVDF在性能上有所改进，但压电系数（<35pC/N）和使用温度（≤90℃）改善不大，且介电损耗仍很大。
这些因素导致了在PVDF 器件及相关电路制备过程中都需要一些特殊的处理，在应用方面也受到一些限制。

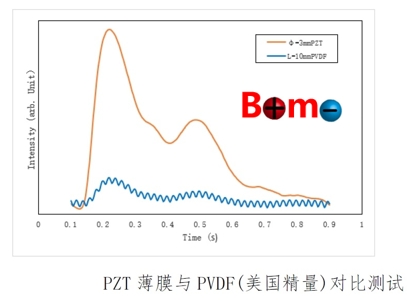

从下图对比测试结果可以看出：

PZT 压电薄膜有效面积是 PVDF 的 1/10 ，输出信号强度却是 PVDF 的 10 倍左右！(也就是获得同等性能 PZT 压电薄膜需要的尺寸更小！）
